ELPEX系列高彈性聯軸器選型方案
高彈性聯軸器Highly Flexible Couplings
基本原理

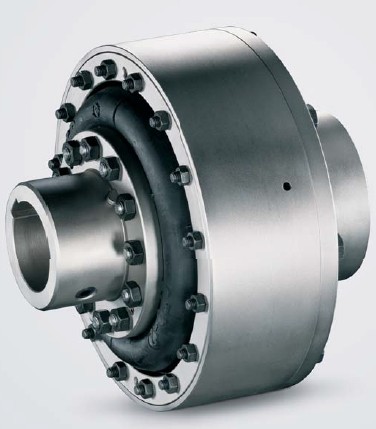

ELPEX 聯軸器是通過兩個對稱布置的彈性環傳遞扭矩。
彈性環分成兩部分，所以可以不移動設備即可拆卸。這兩個
彈性環由天然橡膠制成，其中填充了纖維。
通過內外圈靠摩擦固定的彈性環傳遞力矩，力矩再傳到金屬
部件上，金屬部件連接電機、減速機或工作的軸。
類型 ENGS 和 EFGS 在兩個彈性環之間配有失效保護裝置，
在彈性環失效時，仍能保證在應急狀態下的運行。
類型 ENG 和 ENGS 聯接兩個軸。類型 EFG 和 EFGS 具有一個
法蘭，此法蘭可以連接電動機飛輪或壓縮機飛輪。
性能特點
隔離扭轉振動
由于彈性環的特殊結構使抗扭剛度隨聯軸器負荷的增大而提
高。
遞增的抗扭剛度特性曲線
ELPEX 聯軸器可以補償比較大的軸對中偏差（軸向、徑向和
角對中偏差）。所產生的回復力很小，可由給出的軸向和徑
向剛度加以確定。
軸對中偏差的補償
由于彈性環與金屬部件為摩擦固定，所以這種聯軸器無扭轉
側隙。
方案設計
可以根據用戶要求提供各種量身定制的結構，例如：ELPEX 聯軸器產品系列可以覆蓋很寬的額定扭矩
范圍，即
ELPEX 產品系列的寬扭矩范圍
ELPEX 聯軸器采用的優質材料都經過了持續的質
量控制。
優質的材料
Siemens MD 10.4 · 2006/2007
配置軸承以便與萬向節軸的聯接；
在停機狀態下可以離、合的結構；
配置制動盤的結構；
配置安全摩擦離合器的結構；
配置限制軸向間隙的結構；
配置附加的回轉質量的結構；
作為一個聯軸器的組合中的元件。
