SM35-45直流電源模擬編程操作細節
首先要設置DIP開關里面，SW1開關的1開關打開，來選擇CON E模擬量編程功能。
關閉KEYLOCK功能
設置電壓編程為REMOTE CV或者 REMOTE CC來對電流進行編程控制
使用REMOTE/LOCAL來切換遠程編程/手動控制模式，可以多按幾次進行調整。
注意當進行手動或者遠程模式切換時，輸出會暫時切斷，以防止出現意外損壞負載。

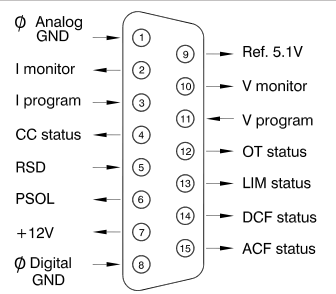

連接編程電壓源0-5V到CONE接口的模擬編程通訊接口，建議使用帶有信號屏蔽功能的電纜來進行編程控制。
再一次打開SM35-45的輸出按鈕
如果只是對電壓進行編程，最大電流仍然可以通過前面板的CV按鈕來進行設置。
如果不需要，可以訂購帶有P001以及P220功能的電源來實現CV和CC旋鈕的混合設置。
另外為了避免接地短路，建議使用帶有ISO AMP CARD隔離模擬編程卡的電源。
如果裝備了ISO AMP CARD卡，通過DIP的SW1 開關1處于關閉位置，CONE此時會被覆蓋，而使用CONH接口進行操作，具體接線規則與CON E保持一致。
通過Ethernet以太網/IEEE488/RS232進行編程
PSC-ETH PSC-488 PSC-232模塊
